Kilometersteine
(Beton-Nummernsteine)

Die DV843 regelt die Beschaffung, Beschriftung, Aufstellung und Behandlung von Nummernsteinen. Darin wird die genau Form (einschließlich aller Maße) der Steine und die zu verwendende Schrift festgelegt. Die Breite der Steine liegt (je nach Zahlenkombination) zwischen 30 und 66 cm, die Dicke bei 15-20 cm. Die 1 Meter hohen Steine werden so eingesetzt, daß die unterkannte der Zahlen auf S.O. liegt, bei 1000m-Steinen 20 cm darüber.
Der Abstand zur Gleismitte beträgt mindestens 2,5 und höchstens 3,0 Meter.

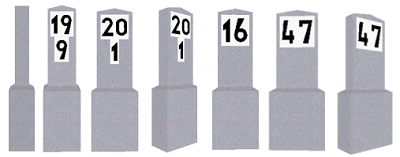

100m-Steine (links) und 1000m-Steine (rechts).

Die Ziffernform weicht von der DIN-Vorschrift ab und darf ausschließlich für Nummernsteine verwendet werden.

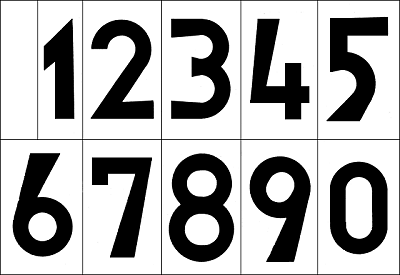

Ziffern für Nummernsteine.

Die Steine stehen abwechseln links und rechts neben dem Bahnkörper. Die Umgebung ist frei von Unkraut zu halten. Die Sicht darf nicht durch Masten oder Balken verdeckt werden. Die Ziffern müssen stets gut lesbar sein (Reinigung).

Zu den Modellen:

Die Km-Steine sind als Gleisobjekte mit 10 Meter langen Gleisen ausgeführt. Alle Steine stehen links vom Gleis und lassen sich somit direkt in die Gleisanlagen einbinden (gegenläufiges Doppelgleis). Die 100m-Steine (1,3,5,7,9) gibt es auch rechts vom Gleis - für eingleisige Strecken.
In EEP3 lassen sich die Gleise nach dem Einsetzen per Dialogbox in die gewünchte Form bringen (Länge und Krümmung), bei EEP2 funktioniert das leider nur bei Verwendung des JW-Gleiseditors.

Die Dateien (*.gsb und *.ini) werden in das Verzeuchnis:
...EEP(3)\Resourcen\Gleisobjekte\Gleise\Km-Steine installiert.
Nach Neustart von EEP3 (mit der Option Modelle scannen) findet man sie im Ordner: "Gleisobjekte – Andere".

Ich habe bewußt auf die zusätzliche Installation als Immobilie verzichtet. Bei Bedarf lassen sich die GSB-Dateien (einschließlich INI-Dateien für EEP3) in ein beliebiges Immobilien-Verzeichnis kopieren und dann als Immobilie einsetzen.

Dieses Grundset beinhaltet 101 Modelle für die Hauptbahn und deckt somit die Strecke von Km 17/7 bis Km 24/3 ab. Es ist geplant, den Bereich bei entsprechender Nachfrage zu erweitern (0 bis 99.9 wäre mit den bisherigen Modelldateien relativ einfach zu bewerkstelligen, Werte über 100 müssten neu angepaßt werden - breitere Steine und verschobene Ziffern).
Ebenso wäre eine Erweiterung auf Nebenbahnen denkbar - dabei kämen etwas kleinere Nummern und die 30cm-Steine zum Einsatz.

Sollten sich bei den Km-Steinen Fehler eingeschlichen haben, so bitte ich um einen entsprechenden Hinweis unter der e-mail: klaus.keuer@stafag.ch. Ebenso können mir natürlich auch weiterführende Wünsche und/oder Verbesserungsvorschläge zugesandt werden.

Mit dem zusätzlichen (freien) Download werden die fehlenden rechten Steine (Km_17_8_r, Km_18_r, Km_18_2_r, Km_18_4_r, etc.) ergänzt. Zusätzlich wird die GSB-Datei für Km_21_7 getauscht, denn die hatte eine falsche Mod2-Datei eingebunden.

Offensichtlich habe ich mich von dem Originaltext der DV843 verwirren laßen. Dort heißt es: "Der Stein 0.0 steht links, 0.1 dann rechts." - Also habe ich auch links angefangen. Für eine normale zweigleisige Strecke sollten die Steine aber immer rechts von befahrenen Gleis stehen.

Somit ist es jetzt jedem möglich, die Steine so zu setzten, wie es am besten paßt - und sobald ich wieder Zahlen sehen kann, wird es eine Erweiterung geben - bitte noch etwas Geduld.
